產品分類

　　我公司生產的YWF系列外轉子離心風機可分為單相異步電容運轉和三相異步運轉兩種產品。單相電容運轉電機為230V，50/60Hz，三相異步運轉電機為380V，50/60Hz。也可以根據客戶要求生產不同電壓、頻率的電機。

　　根據風輪葉片形狀和旋轉方向的不同，可以分為前傾式離心風機和后傾式離心風機。(詳見底部附1)

　　根據進風口的不同，可以分為單進風離心風機和雙進風離心風機。(詳見底部附2)

　　根據風輪的直徑的不同，前傾式離心風機可分為133mm，140mm，150mm，160mm，180mm，200mm，225mm，250mm，280mm，315mm，355mm等共11種；后傾式分為133mm，190mm，225mm，250mm，280mm，310mm，355mm，400mm，450mm，500mm，560mm，630mm等共12種；雙進風離心風機分為133mm，146mm，160mm，180mm等共4種。

行業應用

　　外轉子離心風機廣泛用于賓館、飯店、工廠、實驗室等建筑設施，作為空調的配套設備或通風換氣之用。

　　前傾式離心風機：用于靜壓要求較高的場所，如與消防風機、新風系統、熱交換器、抽油煙機、除塵機組、鼓風機、空氣凈化器、空氣過濾器、屋頂風機、管道風機、飲水機、立式空調、空調天花機等設備配套使用。

　　后傾式離心風機：用于于靜壓要求較高，噪音要求更低的環境和空調系統，如與工業制冷系統、廚衛風機、消防風機、通信機房設備散熱、小型冷凝機組、空氣凈化器、空氣過濾器、屋頂風機、管道風機、冷風機組、模塊機組、空調天花機等設備配套使用。

結構特點

　　外轉子離心風機主要由過載熱保護外轉子電機、高效離心葉輪兩部分組成。根據客戶的要求，也可以生產帶蝸殼和帶法蘭離心風機。該系列產品具有結構緊湊、安裝方便、運行可靠、噪音低和高效節能等特點。

　　1. 葉輪由多個前傾式多翼葉輪或后傾式圓弧薄板形鋁合金葉片、前盤、后盤組成，均采用機械化模具制作而成，并經靜、動平衡校驗，運行平穩可靠，具有良好的空氣動力性能。

　　2. 蝸殼單進風和雙進風離心風機殼體均采用鍍鋅鋼板或不銹鋼板，經機械化模具加工后電焊接而成。結構牢固、合理緊湊。

　　3. 電機均用單支承外轉子電機，絕緣等級為B或F級供用戶選擇。根據客戶需求我們可配專門的熱保護器，當電機的內部溫度達到135℃±5℃或150℃±5℃時，熱保護器將會自動切斷電流以保護電機。葉輪固定在電機外殼上，電機支撐端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接帶動葉輪運轉。

設計選用

　　1. 外轉子離心風機可以通過變壓器或變頻器實現無級變速，調速范圍廣。三相電機可以通過接線法Y/△轉換來實現雙速，單相電機可以采用抽頭調速實現多種轉速;可控硅調速器可以通過改變輸入電壓實現無級調速。

　　2. 我們的風量曲線測試是折算在密度為1.2Kg/m3,溫度為20℃的空氣狀態下進行，嚴格按照國家標準進行，測得的風量曲線真實可靠，使用戶更方便快捷地選擇機型。

　　3. 技術參數中所示噪聲是A聲壓級，根據國家要求，在進風口一米處測得。

　　4. 在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風正常使用。

　　5. 我司生產風機內安裝永久潤滑密封深溝球軸承。風機機械結構方面，通過結構有限元法，進行模態分析，得到風機的前兩階固有頻率，設計使其遠離軸承的固有頻率，避開共振區，以增加軸承壽命。根據應用場合和周圍環境的不同，風機平均壽命在30000小時以上。

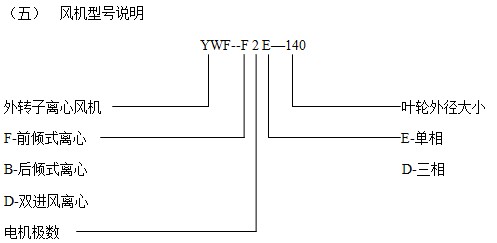

型號說明

產品認證

　　我公司所生產的所有YWF系列外轉子離心風機產品均通過了美國的UL、歐洲的CE認證和中國的CCC認證。

附1：

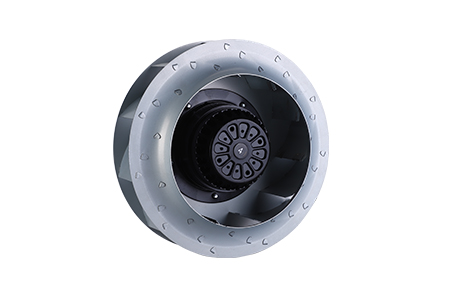

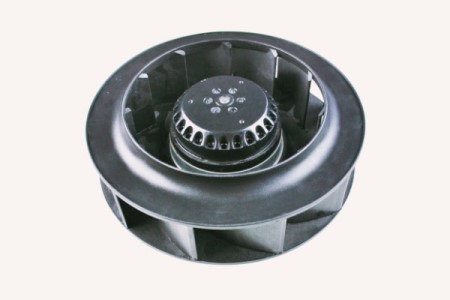

外轉子后傾式離心風機

　　后傾式離心風機由過載熱保護外轉子電機、高效后傾式圓弧形離心葉輪兩部分組成。葉輪全部采用模具化生產，經精密動平衡機器高速校驗，具有體積小，效率高，風量大，振動小，噪音低，性能優越，安裝調試方便等優點，是空調、凈化、冷凍行業較理想的配套產品。廣泛適用于賓館、飯店、學校、工廠等場所和民用、工業建筑的通風換氣，適用于對噪音要求嚴的環境及空調系統，如與工業制冷系統、廚衛風機、消防風機、通信設備散熱器、小型冷凝機組、空氣凈化器、空氣過濾器、屋頂風機、管道風機、冷風機組、模塊機組、空調天花機等設備配套使用。

附2：

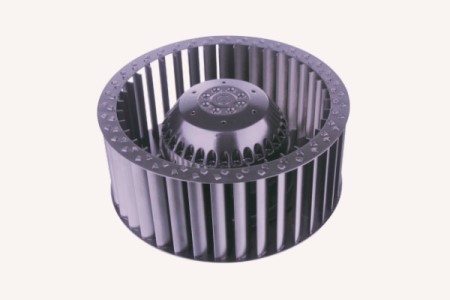

外轉子單進風離心風機

　　單進風前傾式離心風機根據風機外形可分為蝸殼前傾式離心風機和常規前傾式離心風機兩種。蝸殼前傾式離心風機共有133mm，140mm，150mm，160mm，180mm五種風機。常規前傾式有200mm，225mm，250mm，280mm，315mm，355mm六種風機。

　　前一種風機主要有用鍍鋅鋼板或不銹鋼板制成的蝸殼殼體、過載熱保護外轉子電機、高效離心葉輪三部分組成。后一種由多翼前傾式離心葉輪和帶有過載熱保護外轉子的電機組成。前一種電機主要與各種通風柜、風機箱、抽油煙機、工業制冷系統、除塵機組等配套使用。后一種用于中央空調、新風系統、空氣凈化過濾設備、管道通風設備等。

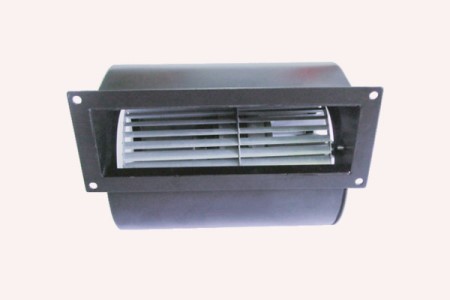

外轉子雙進風離心風機

　　雙進風蝸殼離心風機是我公司吸收國內外先進技術研制開發生產的離心風機，由蝸型機殼、外轉子電機、多翼前向式離心葉輪三部分組成。殼體均采用鍍鋅鋼板或不銹鋼板，經機械化模具加工后電焊接而成，結構牢固、合理緊湊。風量為510到2000立方米/小時，風輪直徑從133mm到180mm，共有4種型號。葉輪全部采用模具化生產，經精密動平衡機器高速校驗，具有體積小，效率高，風量大，振動小，噪音低，性能優越，安裝調試方便等優點，是空調、凈化、冷凍行業較理想的配套產品。廣泛適用于賓館、飯店、學校、工廠等場所和民用、工業建筑的通風換氣，適用于對噪音要求嚴的環境及空調系統。
